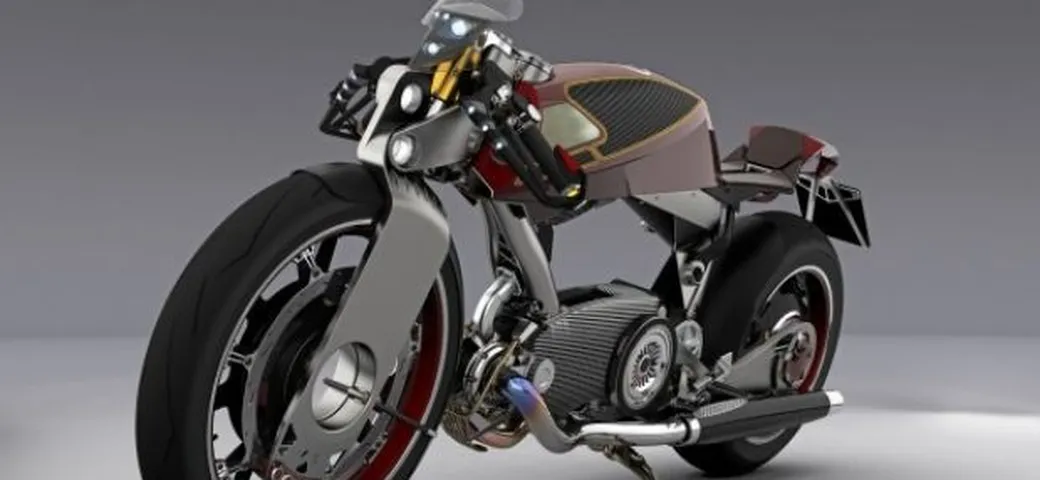

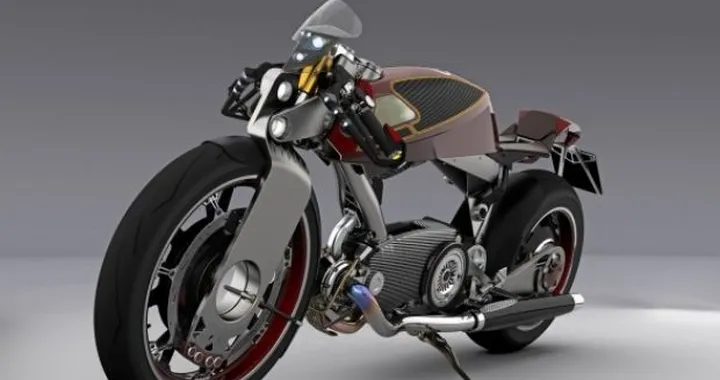

900 SD Big Mono Naked è una concept realizzata dal product designer Paolo De Giusti (De Giusti Design). La parola al designer per la descrizione della prima delle sue due “creature”.
L’impostazione stilistica della Moto trova ispirazione nelle antiche realizzazioni monocilindriche Guzzi. Nel passato, prima dell’avvento del V90, Guzzi realizzò moto come la 500ss, Condor o il Falcone e sperimentò anche un monocilindrico Compresso. In questi veicoli la meccanica era organizzata lungo un asse ideale che collega il mozzo anteriore a quello posteriore; a queste suggestioni se ne aggiungono altre meno tecniche.
Ho voluto disegnare una moto “romantica”, limitando volutamente la protezione aerodinamica, rendendo la ciclistica stabile ma poco maneggievole, costringendo il pilota ad una posizione distesa sul serbatoio, questo ha addirittura una maniglia sul lato per ospitare la mano sinistra, tolta dal manubrio per aumentare la penetrazione aerodinamica.
Idealmente questa moto, con quasi 900 km di autonomia, è stata creata per correre per ore in una impossibile Milano -Taranto, alla velocità massima e nel modo meno confortevole. Suggestioni naturalmente che solo un concept puó permettersi, in definitiva la moto é tanto forte carratterialmente quanto insicura con questa impostazione (ma forse non più di tante altre naked in commercio con potenze vicine ai 150 CV).La meccanica presenta soluzioni esotiche, le ruote sono scomponibili, canali di alluminio e razze in carbonio, fissate su grandi mozzi cavi, le sospensioni in alluminio vedono un forcellone posteriore con pinza freno integrata nella struttura, stessa integrazione si può osservare sul monobraccio anteriore. La sospensione anteriore ricalca lo schema classico a Parallelogramma guidato da un ammortizzatore ad aria.
La linea generale è strutturata su un asse ideale che include il taglio inferiore del serbatoio, la sella e il codino, asse che è in rapporto con la lunga linea scura definita dagli scarichi. Molti i particolari asimmetrici, come il supporto per il codino, il serbatoio la sospensione anteriore o il cupolino,rendono la linea più dinamica ed articolata. Sostanzialmente forma e funzione non sono scindibili in questo concept, ogni componente meccanico si concede un vezzo estetico.
Il telaio in alluminio sfrutta come elementi portanti il serbatoio in carbonio e il motore, la doppia culla anteriore si ancora in corrispondenza delle valvole di aspirazione, all’interno dei tubi infatti ci sono i condotti di aspirazione che si congiungono sotto il canotto di sterzo, dove si trova un piccolo airbox che filtra il flusso proveniente dalla Turbina. Il motore è un grosso monocilindrico 903 cc leggermente sottoquadro, con iniezione diretta Diesel e turbo.
Scheda Tecnica 900 SD Big Mono Naked
Tipo di motore: Monocilindrico Diesel Turbo
Cilindrata: 903 cc
Alesaggio per corsa: 100 mm x 115 mm
Valvole per cilindro : 4
Alimentazione: diesel Common Rail
Raffreddamento: Aria + Olio
Quantità olio : 3 l
Potenza: 110 Cv / 6500rpm
Copia massima: 180 n/m / 1500 rpm
trasmissione: idraulica
Telaio: Misto carbonio e alluminio, monoscocca + Doppia Culla ,Motore e serbatoio Portante
Inclinazione canotto: 23 °
Sospensione anteriore: Parallelogramma con monobraccio in alluminio - escursione 110 mm
Sospensione posteriore: Forcellone rovesciato con ammortizzatore ad aria - escursione 105 mm
Freno anteriore: 1 disco da 420 mm con pinza a 8 pistoncini
Freno posteriore: 1 disco da 300 mm con pinza a 4 pistoncini
Pneumatico anteriore: 120/70 - 21″
Pneumatico posteriore: 200/90 - 18″
Lunghezza: 2300 mm
Larghezza: 540 mm
Altezza : 1090 mm
Altezza sella : 760 mm
Interasse: 1600 mm
Distanza minima da terra: 160 mm
Peso a vuoto: 180 kg
Serbatoio: 30 Lt
Velocità massima: 240 km/h
Velocità di crociera: 220 km/h
